Soudage orbital tube/plaque

Soudage orbital tube/plaque

Automatisation et productivité

Tous les domaines industriels sont utilisateurs d’échangeurs et de chaudières mais on les trouve principalement dans les secteurs de la chimie, la pétrochimie et l’énergie.

POLYSOUDE propose des têtes de soudage tube/plaque avec ou sans métal d’apport. Le refroidissement par eau permet de garantir un haut facteur de marche. Des accessoires optionnels pour le soudage interne et pour le soudage arrière ou double plaque sont disponibles.

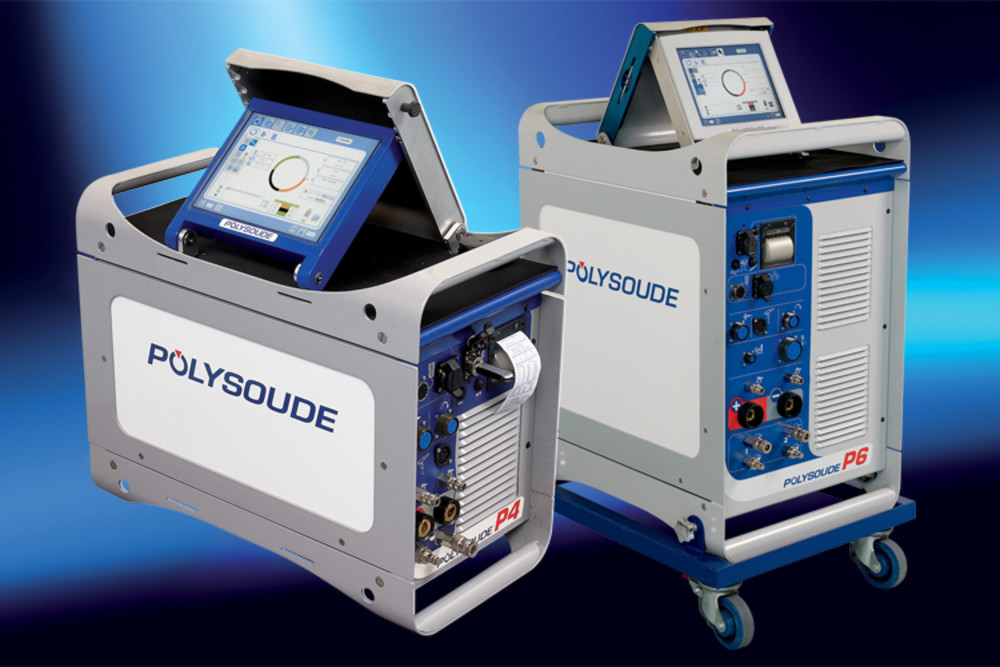

GÉNÉRATEURS DE SOUDAGE

Des équipements à haute performance pour des applications variées

Un générateur de soudage TIG orbital est un ensemble intégré de sous-unités ayant chacune une fonction déterminée, à savoir :

  • Une source de courant pour le soudage voire une deuxième, dans le cas du Fil Chaud, pour le préchauffage du fil. Les sources de soudage actuelles sont principalement de type Inverter de dernière génération. POLYSOUDE propose également un générateur à transistors PC-TR, à la pointe de la technologie et de haute performance.
  • Une unité de programmation fonctionnant via un ordinateur portable ou intégré.
  • Un dispositif d’acquisition de données intégré ou non.

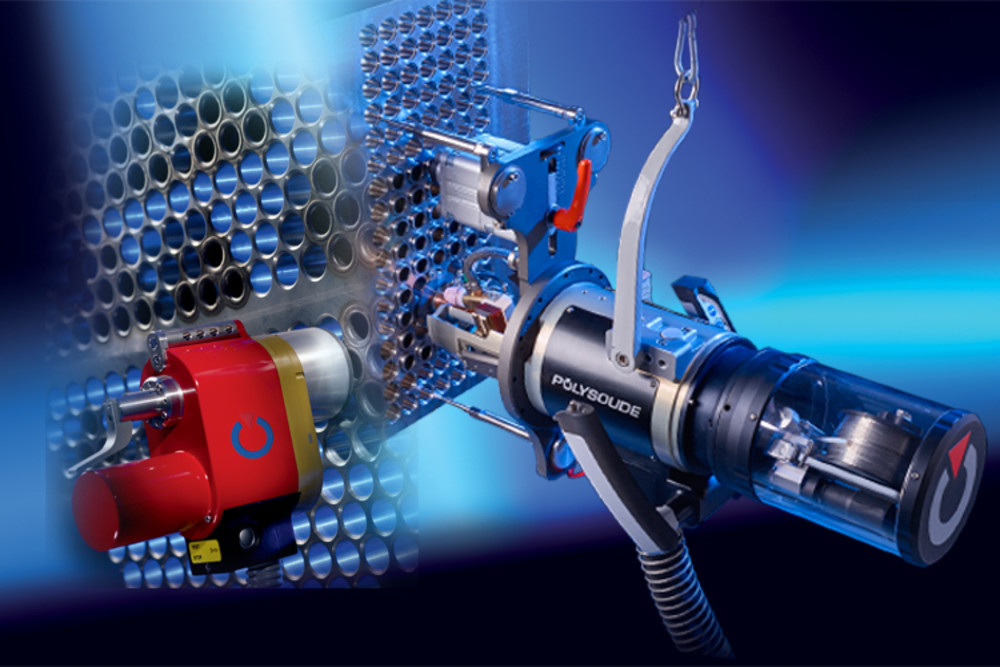

TÊTES DE SOUDAGE TUBE/PLAQUE

Le résultat de 60 ans d'amélioration continue

POLYSOUDE propose différentes têtes de soudage tube/plaque adaptées aux applications standard ou spéciale :

Tête de soudage fermée pour les applications de soudage sans métal d’apport
Tête de soudage ouverte sans glissière AVC, particulièrement adaptée au soudage simple passe, le soudage en double passe étant effectué en deux étapes.
Tête de soudage ouverte avec glissière AVC permettant l'utilisation par un seul opérateur de plusieurs têtes de soudage avec métal d'apport. La distance entre l'électrode et la pièce est programmable et maintenue sans interruption du cycle de soudage.

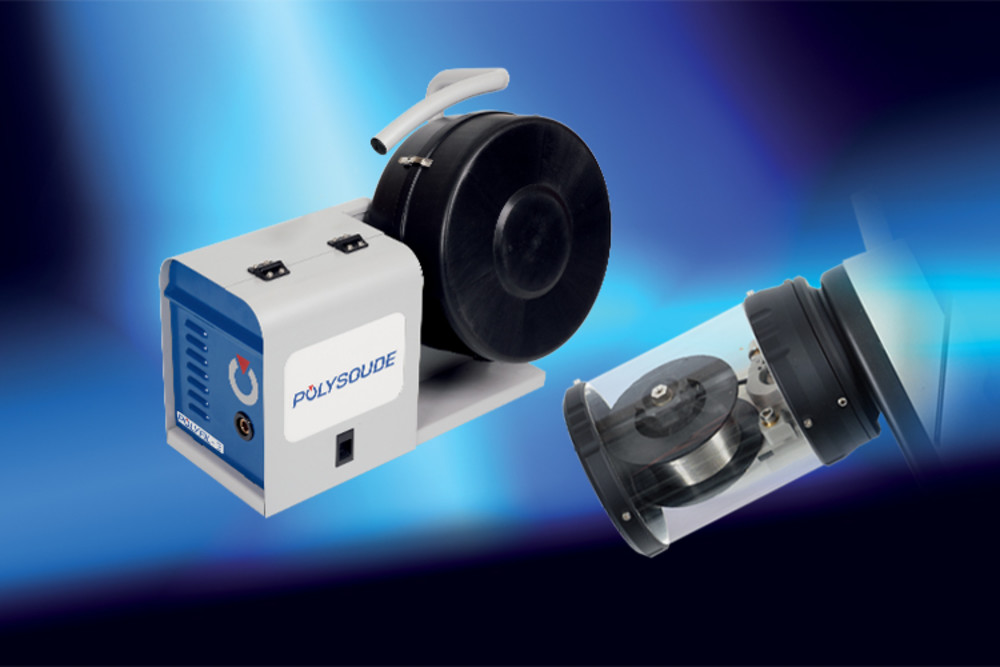

DÉVIDOIRS DE FIL POUR LE SOUDAGE TUBE/PLAQUE

Totale compatibilité avec n’importe quel générateur et tête de soudage

Il existe deux grandes catégories de dévidoirs, les dévidoirs intégrés et les dévidoirs externes. Le choix du dévidoir dépend essentiellement des conditions d’utilisation, des contraintes de mise en œuvre et de mobilité des équipements et, parfois, du type de la bobine du métal d’apport.

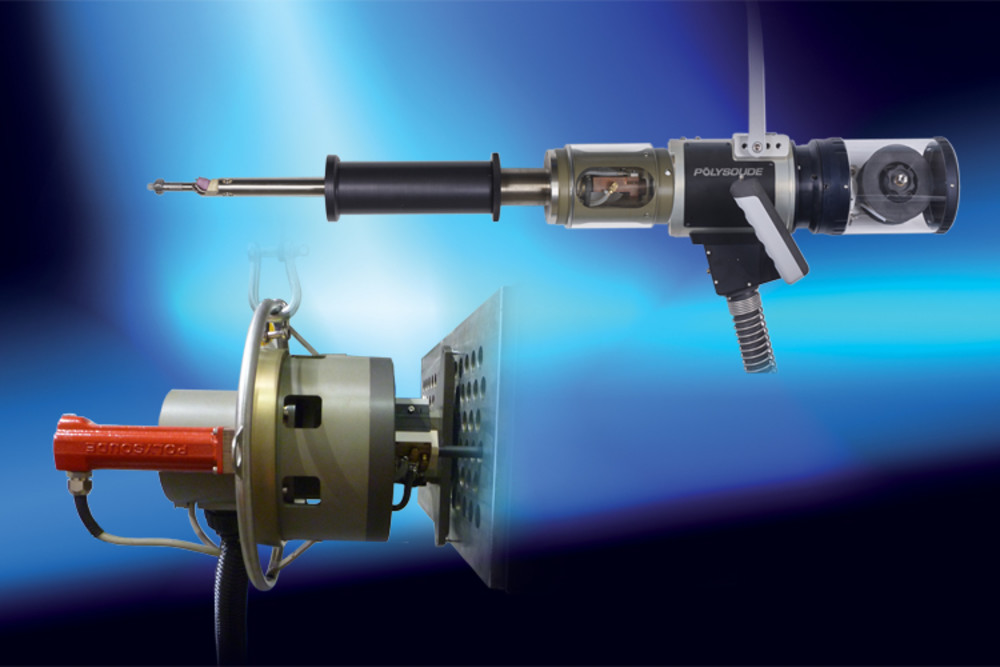

OUTILS SPÉCIAUX POUR LE SOUDAGE ORBITAL TUBE/PLAQUE

Des solutions éprouvées pour des applications spéciales

Pour des applications qui ne sont pas couvertes par notre gamme de têtes de soudage, lorsque la torche tourne autour d’une pièce fixe, POLYSOUDE a développé une gamme de solutions génériques, continuellement améliorée, pour répondre aux exigences particulières de ses clients.

Tous les métaux soudables sont utilisés dans les applications tube/plaque. Toutefois la gamme de dimensions utilisée est relativement restreinte. La majorité des applications met en œuvre des diamètres entre 19,05 mm (3/4’’) et 50,8 mm (2’’) et des épaisseurs entre 1,65 et 4,5 mm.

Les équipements utilisés sont chacun adaptés aux applications et au niveau d’automatisation souhaités :

1 – Les installations de soudage de type trois axes (gaz, courant, rotation) se composent d’un générateur à commande intégrée et d’une tête de soudage fermée. On utilisera cet équipement pour les applications de soudage sans fil.

2 – Les installations de soudage de type quatre axes (gaz, courant, rotation, fil) se composent d’un générateur à commande intégrée et d’une tête de soudage ouverte. On utilisera cet équipement pour les applications en simple passe, le soudage en double passe étant effectué en deux étapes.

3 – Les installations de soudage de type cinq axes (gaz, courant, rotation, fil, hauteur d’arc) se composent d’un générateur à commande intégrée et d’une tête de soudage équipée d’une glissière AVC. L’équipement permet à un opérateur d’utiliser plusieurs têtes de soudage simultanément. La hauteur de l’électrode est programmée et ajustée automatiquement sans interrompre le cycle de soudage.

4 – Les installations de soudage de type six axes (gaz, courant, rotation, fil, hauteur d’arc, oscillation) se composent d’un générateur à commande intégrée et d’une tête de soudage équipée de glissières AVC et OSC. Cet équipement permet de souder les applications en multipasse (deux ou plus). La hauteur de torche et le rayon de giration sont programmables et réglables automatiquement.

Tête de soudage fermée pour le soudage tubes/plaque : TS
